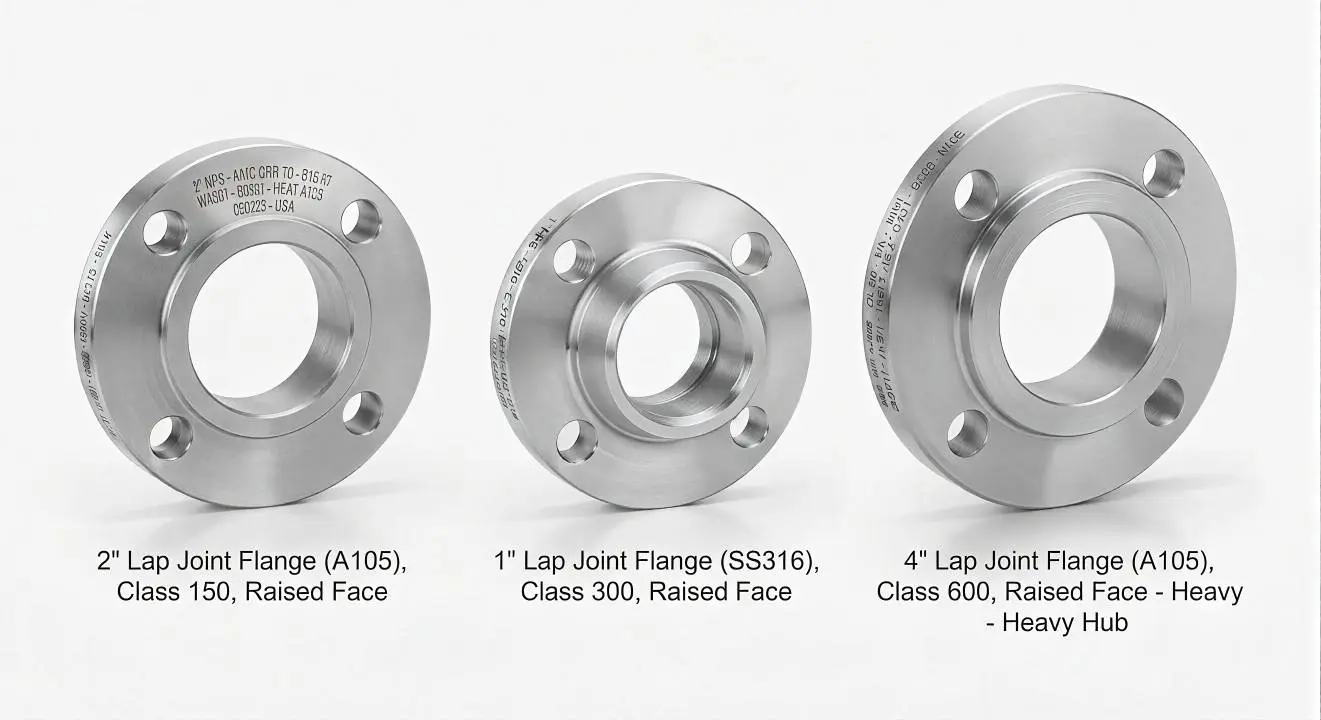

فلنج لپ جوینت صنعتی (Lap Joint Flange)
بازرگانی فولاد کوثر عرضه و تامین کننده فلنج لپ جوینت (Lap Joint Flange)، انواع فلنج، اتصالات ، شیرآلات،لوله و ملزومات تکمیلی برای پروژه های نفت، گاز،پتروشیمی،پالایشگاهی و نیروگاهی می باشد.
یکی از انواع فلنجهای پرکاربرد در صنعت پایپینگ است که برای تسهیل در نصب و همراستاسازی لولهها، به ویژه در سیستمهایی که نیاز به انعطافپذیری بیشتری دارند، استفاده میشود. بازرگانی فولاد کوثر این فلنج را با کیفیت بالا برای صنایع مختلف تأمین میکند.
پیشانی فلنج چیست؟
«پیشانی فلنج» (Flange Face)، سطح اتصال بین دو قطعه اتصالی است که واشر بر روی آن قرار میگیرد. فلنج بر اساس شکل پیشانی به انواع RF ،FF و RTJ تقسیم میشود:
-
«فلنچ پیشانی تخت» (Flat Face Flange) یا فلنج FF: سطح تماس صاف است.
-
«فلنچ پیشانی برجسته» (Raised Face Flange) یا فلنج RF: سطح تماس به اندازه 1/16 اینچ (حدود 1.6 میلیمتر) برای فلنج کلاس 150 و 300 و به اندازه 1/4 اینچ (6.35 میلیمتر) برای فلنجهای بالاتر برجسته شده است. در جدول سایز فلنج، مقدار 1/4 اینچ در نظر گرفته نمیشود. اگرچه مقدار 1/16 را باید در این جدول لحاظ کرد.
-
«فلنج رینگ جوینت» (Ring Type Joint Flange) یا فلنج RTJ: سطح اتصال دارای شیار و رینگ فلزی است. این پیکربندی، امکان سفت کردن فلنج بر روی محل مورد نظر را فراهم میکند. در فلنج RTJ از هیچ واشری استفاده نمیشود.
ویژگیها و مزایای فلنج لپ جوینت Lap Joint Flange
این فلنج دارای یک شعاع در قسمت داخلی پایه خود است که به شورت ردیوس (Short Radius) یا شعاع بلند (Long Radius) نیز معروف است. این طراحی باعث میشود که فلنج روی انتهای لوله (که دارای یک زائده یا Stub-end است) آزادانه بچرخد و امکان همراستاسازی دقیقتر را فراهم کند.
-
استاندارد ساخت: ASME B16.5 (برای سایزهای تا 24 اینچ)، ASME B16.47 Series (برای سایزهای بزرگتر)
-
متریال: کربن استیل (ASTM A105)، استنلس استیل (ASTM A182 F304/F316)، فولاد آلیاژی
-
کلاس فشاری: 150، 300، 600، 900، 1500، 2500
-
مزیت کلیدی: سهولت در نصب و همراستاسازی، امکان چرخش برای تطابق با زوایای ناخواسته، مناسب برای خطوطی که نیاز به جداسازی و نگهداری مکرر دارند.
