عرضه و راهنمای خرید و مشخصات فنی مغزی (Nipple) صنعتی

مشخصات فنی و راهنمای خرید مغزی پایپینگ و سواج نیپل فشار قوی (Industrial Pipe Nipples):

بازرگانی فولاد کوثر تأمین‌کننده انواع مغزی، هگز نیپل فورج و سواج نیپل‌های تمرکزی و غیرتمرکزی خطوط لوله‌کشی نفت، گاز، پتروشیمی و صنایع سنگین  می‌باشد.

۱. انواع مغزی و نیپل بر اساس ساختار:

• هگز نیپل (Hex Nipple): قطعه فورج‌شده دارای بخش شش‌گوش میانی جهت آچارکشی ساده و سریع با دو انتهای رزوه‌دار NPT.

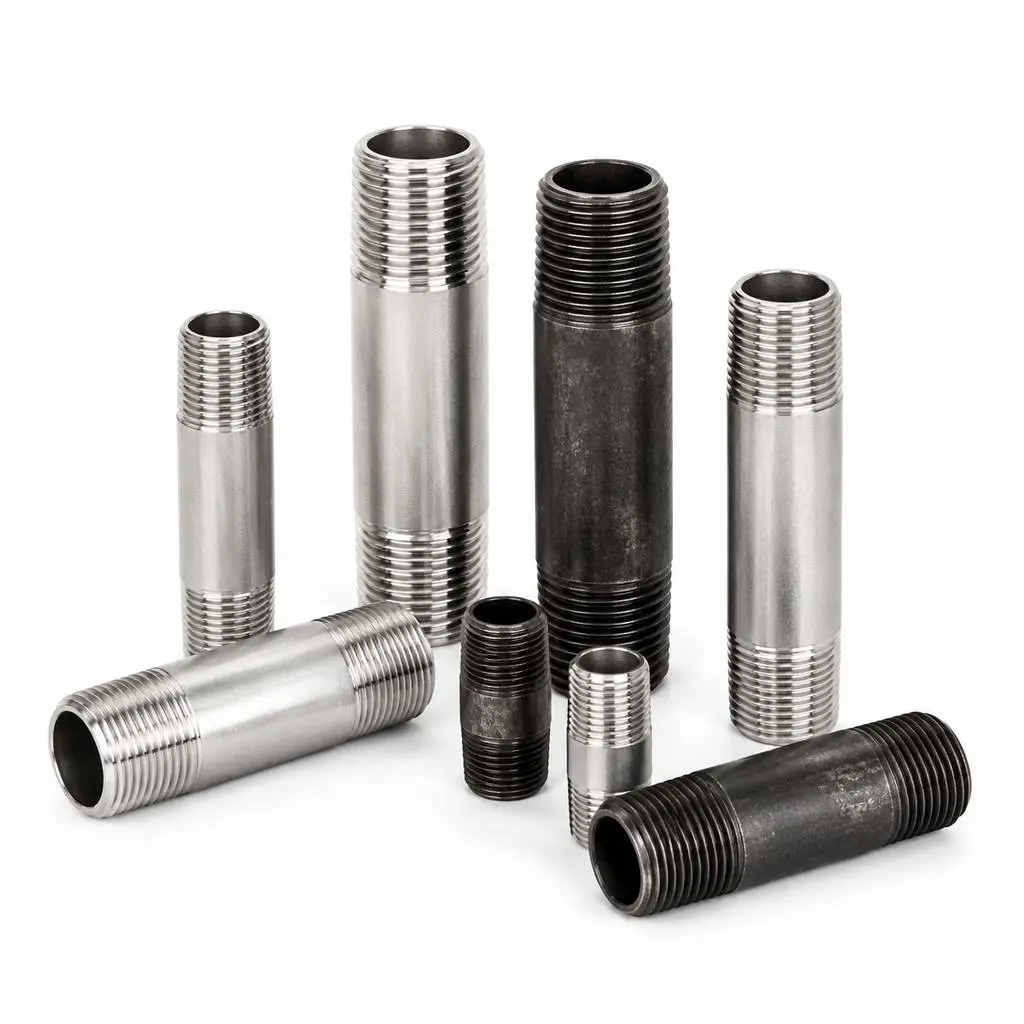

• نیپل لوله‌ای (Pipe Nipple): برشی از لوله بدون درز مانیسمان که دو سر آن رزوه (TBE – Threaded Both Ends)، یک سر رزوه (TOE – Threaded One End) یا ساده (PBE – Plain Both Ends) می‌باشد.

• سِواج نیپل (Swage Nipple): نیپل تبدیلی فورج‌شده جهت تغییر سایز خط لوله در سایزهای کوچک (زیر ۲ اینچ) که به دو صورت تمرکزی (Concentric Swage) و هم‌سطح/غیرتمرکزی (Eccentric Swage) تولید می‌شود.

۲. انواع انتها و روش‌های اتصال (End Connections):

• TBE (Threaded Both Ends): دو سر رزوه نری NPT بر اساس ASME B1.20.1

• PBE (Plain Both Ends): دو سر ساده جهت جوشکاری لب‌به‌لب (BW) یا ساکت ولد (SW)

• BLE (Beveled Both Ends): دو سر پخ‌خورده جهت جوشکاری ذوبی

• ترکیبی (مثل TBE/PBE یا Threaded x Beveled): برای اتصال لوله جوشی به تجهیزات رزوه‌ای ابزار دقیق.

۳. کلاس‌های فشاری و ضخامت دیواره:

• مغزی‌های فورج رزوه‌ای و ساکت ولد: Class 3000 و Class 6000 طبق ASME B16.11 / BS 3799

• نیپل‌های لوله‌ای و سواج نیپل‌ها: مطابق با رده لوله‌ها شامل Schedule 80, Schedule 160 و Extra Heavy (XXS) بر اساس MSS SP-95.

۴. متریال‌ها و استانداردهای آلیاژی:

• کربن استیل: ASTM A105N (فورج) و ASTM A106 Gr. B / A53 (لوله مانیسمان)

• فولاد دمای پایین: ASTM A350 LF2 برای سرویس‌های سرد و برودتی (تا ۴۶- درجه سانتی‌گراد)

• استنلس استیل: ASTM A182 F304/304L و F316/316L (فورج) / ASTM A312 TP316L (لوله)

• فولاد آلیاژی دما بالا: ASTM A182 F11, F22 (کروم-مولیبدن)

• سوپرآلیاژها: Inconel 625, Monel 400, Hastelloy C-276 برای خطوط بسیار خورنده و اسیدی.

مغزی (Nipple) یکی از ساده‌ترین و درعین‌حال پرکاربردترین اتصالات در خطوط لوله‌کشی است که برای اتصال قطعات رزوه‌دار به یکدیگر یا اتصال لوله به شیرآلات و سایر فیتینگ‌ها به کار می‌رود.

این قطعه که در صنعت به نام نیپل نیز شناخته می‌شود، نقش رابط را ایفا کرده و در انواع سیستم‌های انتقال سیال، از خطوط بخار و گاز تا تأسیسات آب‌رسانی کاربرد دارد.

برای کسب اطلاعات دقیق‌تر درباره استانداردهای اتصالات صنعتی به وب‌سایت ASME مراجعه کنید.

کاربرد و انواع مغزی در پایپینگ

مغزی‌ها بر اساس نحوه اتصال و شکل ظاهری دسته‌بندی می‌شوند تا پاسخگوی نیازهای مختلف در نصب تجهیزات باشند:

1. مغزی دو سر دنده (Close/Short/Long Nipple): لوله‌ای کوتاه که هر دو سمت آن رزوه شده است و برای اتصال دو مادگی (مانند دو زانویی یا بوشن) به یکدیگر استفاده می‌شود.

2. مغزی کما یا تبدیل (Swage Nipple): قطعه‌ای است که برای تغییر سایز در خطوط لوله دنده‌ای یا جوشی به کار می‌رود و یک سر آن معمولاً سایز متفاوتی نسبت به سر دیگر دارد.

3. مغزی جوشی (Welded Nipple): در مواردی که نیاز به جوشکاری مستقیم به لوله است، بدون رزوه عرضه می‌شود.

مشخصات فنی، متریال و کلاس‌های فشاری

تحمل فشار در مغزی‌ها وابسته به ضخامت دیواره (Schedule) و نوع متریال است.

مشخصات فنی این قطعات عبارتند از:

• متریال: کربن استیل (A105, A234 WPB)، استنلس استیل (SS304, SS316) و فولاد گالوانیزه.

• کلاس کاری: مطابق با استانداردهای اتصالات فشار قوی (Class 3000, 6000).

• رده ضخامتی: مطابق با لوله‌های مانیسمان (Sch 40, 80, 160).

• نوع اتصال: دنده‌ای (NPT/BSPT) و جوشی (Butt Weld/Socket Weld).

تأمین مغزی از بازرگانی فولاد کوثر

در بازرگانی فولاد کوثر، تمرکز ما بر تأمین کالای با کیفیت و استاندارد می باشد. ما موجودی انبار را به‌گونه‌ای مدیریت می‌کنیم که برای پروژه‌های فوری، کمبودی در تأمین اتصالات دنده‌ای و فشار قوی احساس نشود.

استعلام قیمت و ثبت سفارش مغزی (نیپل)

برای دریافت پیش‌فاکتور  و استعلام موجودی انواع مغزی در سایزها و رده‌های ضخامتی مختلف، مشخصات مورد نیاز (سایز، متریال، نوع رزوه و تعداد) را به کارشناسان واحد فروش ما اعلام نمایید.

لطفا جهت هماهنگی و خرید با شماره های :

۰۲۱۸۸۰۴۰۰۸۴

۰۲۱۸۸۰۳۰۰۸۴

  تماس حاصل فرمایید و برای ارسال استعلام و درخواست  در فرم (RFQ)

وارد شده و درخواست خود را قرار دهید.

همچنین می‌توانید به صفحه اتصالات صنعتی مراجعه نمایید.
