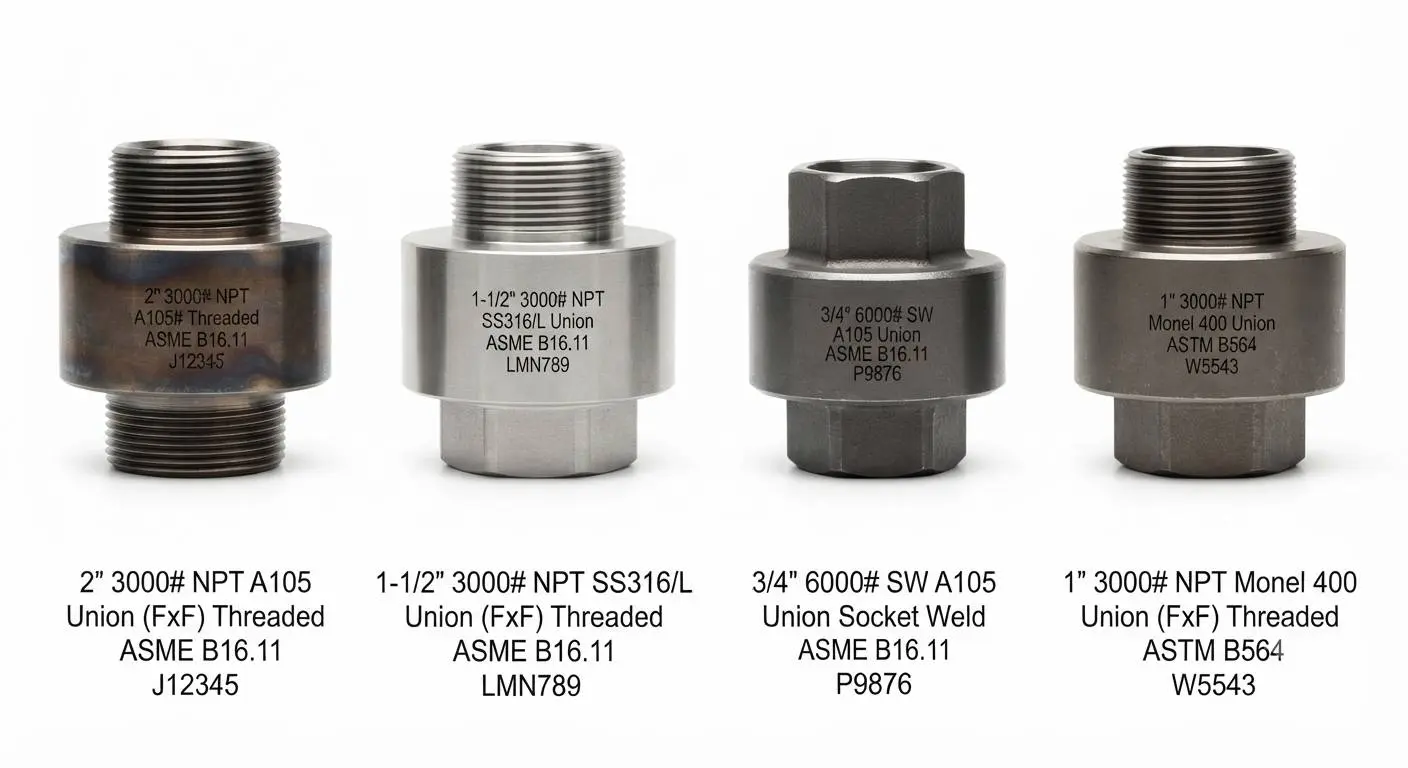

مهره ماسوره (Union)

راهنمای خرید و مشخصات فنی مهره ماسوره (Union) صنعتی

مشخصات فنی و راهنمای خرید مهره ماسوره‌های فورج فشار قوی (Industrial Forged Unions):

بازرگانی فولاد کوثر تأمین‌کننده  انواع اتصالات فورجینگ و مهره ماسوره‌های فشار قوی مخصوص خطوط انتقال نفت، گاز، بخار سوپرهیت، هیدروکربن‌ها و فرآیندهای شیمیایی و پالایشگاهی با تاییدیه وندورلیست وزارت نفت می‌باشد.

۱. ساختار و نحوه عملکرد مهره ماسوره صنعتی:

مهره ماسوره فشار قوی از سه قطعه اصلی فورج‌شده تشکیل شده است:

• انتهای مادگی اول (Female End / Thread Piece): سمت ثابت متصل به لوله.

• انتهای مادگی دوم (Male/Tail Piece): سمت مقابل متصل به ادامه خط.

• مهره میانی (Union Nut): مهره شش‌گوش یا هشت‌گوش سنگین که با چرخش خود دو قطعه را با نیروی محوری بسیار بالا به یکدیگر فشرده و نشیمنگاه آب‌بندی را بدون چرخیدن لوله‌ها قفل می‌کند.

این طراحی امکان باز و بست، تعمیر، تعویض شیرآلات و تجهیزات ابزار دقیق را در چند دقیقه و بدون ایجاد تنش در خط لوله فراهم می‌سازد.

۲. انواع مکانیزم‌های نشیمنگاه و آب‌بندی (Seat Design):

• نشیمنگاه مخروطی تمام‌استیل/فولادی (Steel to Steel Ground Joint): آب‌بندی مستقیم با انطباق کروی/مخروطی پرداخت‌شده دقیق؛ بالاترین مقاومت در برابر دماهای بسیار بالا و سیالات آتش‌زا.

• نشیمنگاه برنز به استیل (Brass/Bronze to Steel Seat): برای جلوگیری از گریپاژ (Galling) و قفل‌شدن نشیمنگاه در سرویس‌های عمومی آب، روغن و بخار با دمای متوسط.

• نشیمنگاه مجهز به اورینگ (O-Ring Seal Union): دارای آب‌بندی اولیه با متریال Viton یا PTFE؛ تضمین نشتی صفر (Bubble-Tight) در خطوط گازهای فرار و حساس.

۳. انواع اتصالات و کلاس‌های فشاری طبق استانداردهای MSS SP-83 و ASME B16.11:

• مهره ماسوره ساکت ولد (Socket Weld Unions): جوشکاری فیلت لب‌به‌لب داخل کاسه برای خطوط سیالات سمی، پرخطر و ارتعاشی.

• مهره ماسوره دنده‌ای (Threaded NPT Unions): اتصال پیچی با رزوه‌های دقیق ASME B1.20.1 جهت خطوط گاز مایع، هوای فشرده و تأسیسات فرآیندی.

• کلاس فشاری 3000: مناسب فشارهای هیدرواستاتیک و فرآیندی عمومی و پایپینگ تا سایز ۴ اینچ.

• کلاس فشاری 6000: مناسب خطوط پرفشار سرچاهی، تزریق گاز و خطوط فشار قوی بخار.

۴. متریال‌ها و استانداردهای آلیاژی:

• کربن استیل: ASTM A105 / A105N برای سرویس‌های دمای بالا تا ۴۲۵ درجه سانتی‌گراد.

• فولاد دما پایین: ASTM A350 Gr. LF2 با تست ضربه تا دمای ۴۶- درجه سانتی‌گراد.

• استنلس استیل: ASTM A182 Gr. F304/F304L, F316/F316L ضداسید و مقاوم به خوردگی.

• آلیاژهای کروم-مولیبدن: ASTM A182 F11, F22 برای خطوط بخار و کوره‌های پالایشگاهی.

• تطابق با NACE MR0175 / ISO 15156 برای مقاومت کامل در برابر گاز ترش حاوی H2SH_2SH2​S.

مهره ماسوره (Union) لوله‌ها و تجهیزات را در خطوط پایپینگ به یکدیگر وصل می‌کند.

تکنسین‌ها برای تعمیرات، بازرسی یا تعویض قطعات، این اتصال را به آسانی باز می‌کنند. این قطعه بدون نیاز به چرخش یا برش لوله‌ها، فرایند سرویس خط را سرعت می‌بخشد. برای مشاهده استانداردهای ابعادی و ساخت به سایت مرجع ASME مراجعه کنید.

ساختار و نحوه کارکرد مهره ماسوره

این اتصال از سه بخش مجزا تشکیل می‌یابد:

دو قطعه نری و مادگی که به دو سمت لوله متصل می‌شوند و یک مهره وسط که این دو بخش را مهار می‌کند.

نشیمنگاه آب‌بندی داخلی نیز جلوی هرگونه نشتی سیال را در فشارهای بالا می‌گیرد. صنایع نفت، گاز، پتروشیمی و تأسیسات بخار از این اتصال برای نگهداری آسان خطوط بهره می‌برند.

انواع مهره ماسوره در صنعت

مهره ماسوره‌ها بر اساس نوع اتصال و آب‌بندی مدل‌های گوناگونی دارند:

• مهره ماسوره رزوه‌ای (Threaded): این مدل با رزوه‌های استاندارد NPT لوله‌های دنده‌ای را به هم پیوند می‌دهد.

• مهره ماسوره ساکت ولد (Socket Weld): این قطعه لوله‌های مانیسمان فشار قوی را با جوشکاری دقیق مهار می‌کند.

• مهره ماسوره نشیمنگاه برنجی (Brass Seat): این مدل با رینگ برنجی داخلی، آب‌بندی فوق‌العاده‌ای در خطوط آب و بخار ایجاد می‌کند.

• مهره ماسوره استنلس استیل: این نوع قطعات مقاومت بالایی در محیط‌های اسیدی و خورنده نشان می‌دهند.

مشخصات فنی و رده‌های فشاری

تحمل فشار در مهره ماسوره‌ها به ضخامت دیواره و آلیاژ بدنه بستگی دارد:

• جنس کربن استیل فورج (ASTM A105) و استنلس استیل (ASTM A182)

• کلاس‌های فشاری استاندارد صنعتی: Class 2000, Class 3000 و Class 6000

• نوع رزوه استاندارد: NPT بر اساس ASME B1.20.1

• محدوده سایز: ۱/۴ اینچ تا ۴ اینچ متناسب با نیاز خطوط لوله

 تأمین کالا از بازرگانی فولاد کوثر

بازرگانی فولاد کوثر تمامی اتصالات فشار قوی را با قیمت رقابتی تأمین می‌کند. ما انبار کالا را همواره آماده ارسال نگه می‌داریم تا پروژه‌های صنعتی با تأخیر مواجه نشوند.

استعلام قیمت و سفارش مهره ماسوره

برای دریافت پیش‌فاکتور و اطلاع از موجودی انبار، مشخصات فنی مدنظر خود را (شامل نوع اتصال، سایز، متریال و کلاس) به واحد فروش اعلام کنید.

برای تسریع روند، اطلاعات خرید را در فرم RFQ (درخواست استعلام قیمت) در سایت بارگذاری کنید تا کارشناسان ما پاسخ دهند.
