اتصالات کانکتوری

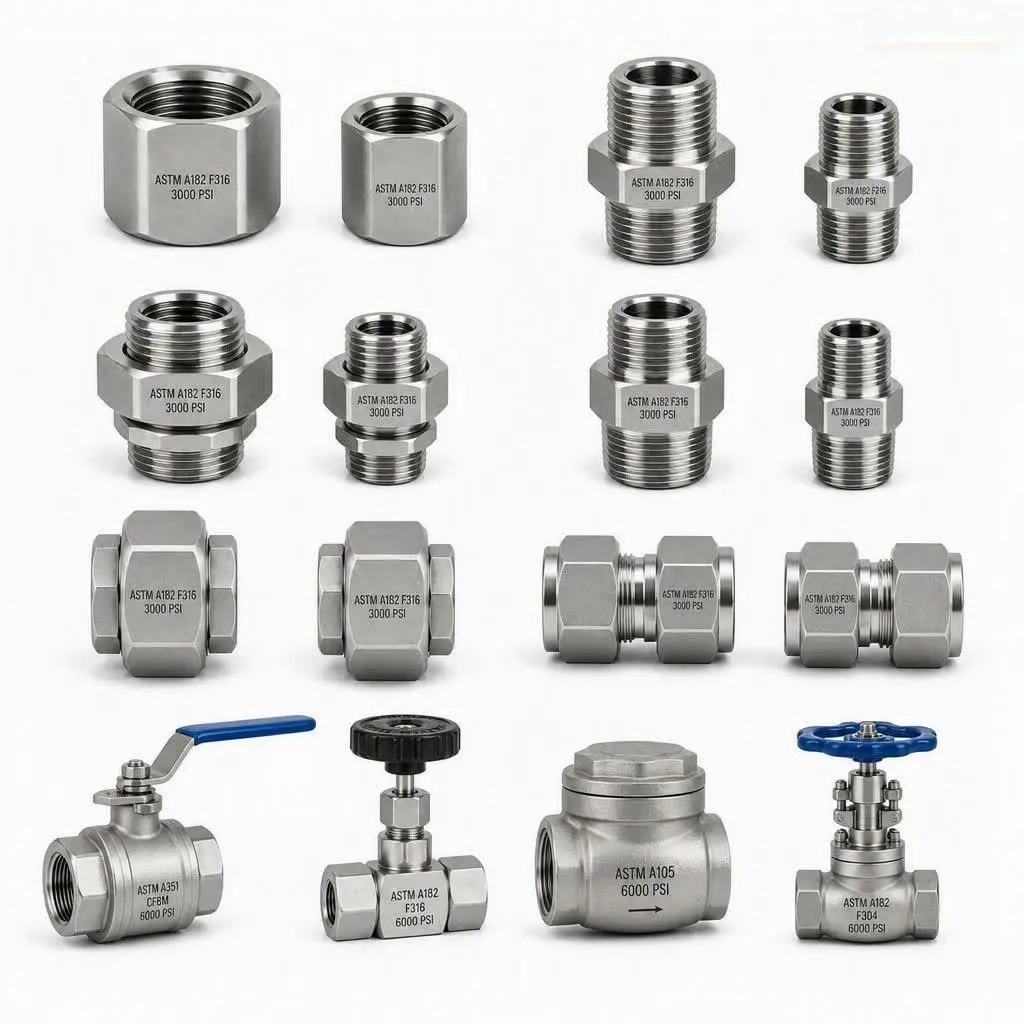

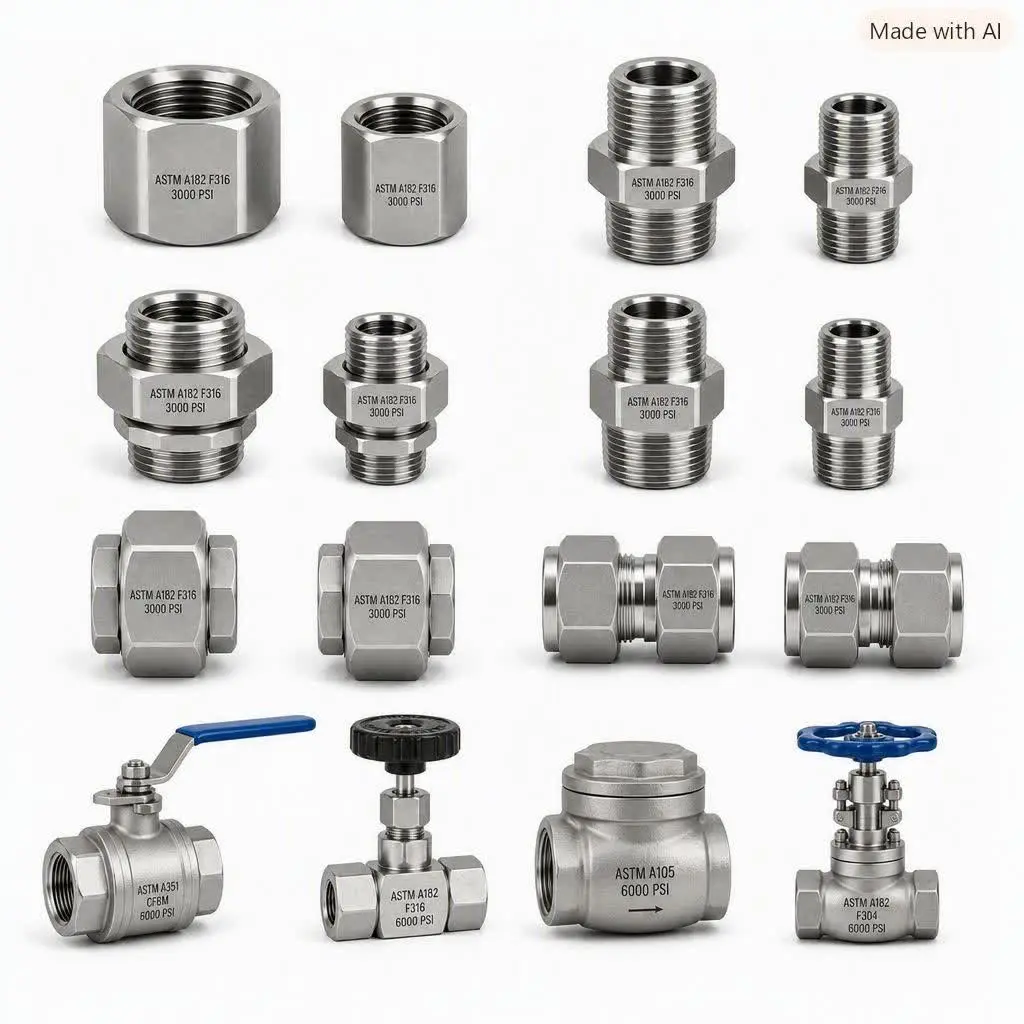

عرضه و راهنمای خرید، مشخصات فنی و کاربرد اتصالات کانکتوری (Tube Fittings)
بازرگانی فولاد کوثر تأمین و عرضه کننده انواع اتصالات تیوب فیتینگ فشار قوی ابزار دقیق از برترین برندها و وندورهای بین‌المللی با تضمین بالاترین درجه هوابندی و آب‌بندی تحت ارتعاشات مکانیکی شدید و شوک‌های حرارتی می‌باشد.
۱. مکانیزم و نحوه عملکرد سیستم دابل فرول (Double Ferrule System):
اتصالات کانکتوری ابزار دقیق از چهار جزء مهندسی‌شده تشکیل شده‌اند: بدنه اتصال (Body)، مهره (Nut)، فرول جلو (Front Ferrule) و فرول عقب (Back Ferrule).
-
فرول جلو (Front Ferrule): با فشرده‌شدن در داخل بدنه، وظیفه آب‌بندی اولیه ۱۰۰٪ بدون نشتی فلز-به-فلز را انجام می‌دهد.
-
فرول عقب (Back Ferrule): با دندانه‌های سخت‌کاری شده سطحی، دیواره بیرونی تیوب را قفل (Grip) می‌کند تا اتصال در برابر فشارهای هیدرولیکی بالا و ارتعاشات خط کنده یا باز نشود.
-
ویژگی برجسته: عدم انتقال گشتاور پیچشی به تیوب در حین سفت کردن مهره و قابلیت باز و بست مجدد مکرر (Re-assembly) بدون افت کیفیت آب‌بندی.
۲. انواع اتصالات و کانکتورهای تیوبینگ پرکاربرد:
-
کانکتورهای مستقیم (Male Connector & Female Connector): جهت اتصال تیوب به رزوه‌های NPT، BSPT یا BSPP پمپ‌ها، شیرآلات و ترنسمیترها.
-
یونیون رابط و ردیوسر (Union & Reducing Union): برای اتصال مستقیم دو سایز برابر یا نامتقارن تیوب بدون جوش.
-
زانویی و سه‌راهی ابزار دقیق (Union Elbow, Male Elbow, Tee Fittings): جهت ایجاد تغییر جهت و انشعاب‌گیری خطوط تیوبینگ.
-
آداپتورها و پلاگ‌ها (Tube Port Adapters, Plugs & Caps): مسدودکننده‌ها و رابط‌های تخصصی لاین‌های ابزار دقیق.
-
اتصالات دیافراگمی و فلنج به تیوب (Flange to Tube Adapters).
۳. متریال و گریدهای آلیاژی:
-
استنلس استیل ASTM A276 / ASTM A479 Gr. 316 / 316L: متریال استاندارد خطوط فرآیندی، ضداکسیداسیون و با مقاومت در برابر کلریدها.
-
سوپر استنلس استیل و داپلکس: Super Duplex 2507, 6Mo (UNS S31254) برای محیط‌های شور، آب دریا و سکوهای دریایی.
-
سوپرآلیاژهای پایه نیکل: Monel 400, Hastelloy C-276, Inconel 625 برای سیالات اسیدی غلیظ، گاز ترش پرفشار (H2SH_2S) و هیدروژن داغ.
-
برنج صنعتی (Brass): مناسب خطوط هوای فشرده و پنوماتیک عمومی.
اتصالات کانکتوری یا فیتینگ‌های تیوبینگ نقش کلیدی در اتصال خطوط انتقال سیال در سیستم‌های ابزار دقیق و پایپینگ فشار قوی ایفا می‌کنند.
این قطعات لوله‌های دقیق (تیوب‌ها) را بدون نیاز به جوشکاری یا رزوه‌کاری مستقیم با بالاترین ضریب آب‌بندی به شیرآلات، گیج‌ها و کنترل‌کننده‌ها وصل می‌کنند.
مهندسان در سیستم‌های هیدرولیک و پنوماتیک برای کنترل جریان از این اتصالات استاندارد بهره می‌برند. برای مطالعه استانداردهای صنعتی ابزار دقیق می‌توانید به مرجع تخصصی ISA رجوع نمایید.
نحوه عملکرد و ساختار فیتینگ‌های کانکتوری (Double Ferrule)
سیستم‌های مدرن کانکتوری از مکانیزم دو فرول (Double Ferrule) بهره می‌برند. این ساختار شامل بدنه، مهره و دو حلقه فشاری (فرول جلو و فرول عقب) است. هنگام سفت کردن مهره، فرول‌ها با فشردن بدنه تیوب، اتصال مکانیکی بسیار محکمی به وجود می‌آورند.
این مکانیزم مانع از نشتی گازها و مایعات در فشارهای کاری فوق‌العاده بالا می‌شود. همچنین امکان باز و بسته کردن مجدد اتصال را بدون کاهش ضریب آب‌بندی فراهم می‌سازد.
انواع متداول اتصالات کانکتوری
بازرگانی فولاد کوثر مدل‌های متنوع این گروه کالایی را در سبد تأمین خود دارد:
-
کانکتور مستقیم نری و مادگی (Male/Female Connector): این قطعه خط تیوب را به اتصالات رزوه‌ای متصل می‌کند.
-
زانویی کانکتوری (Union Elbow): مسیر حرکت تیوب را با زاویه ۹۰ درجه تغییر می‌دهد.
-
سه‌راهی کانکتوری (Union Tee): انشعاب‌گیری دقیق از خطوط تیوبینگ را ممکن می‌سازد.
-
تبدیل کانکتوری (Reducer): امکان اتصال دو تیوب با سایزهای متفاوت را ایجاد می‌کند.
-
اتصال بالک‌هد (Bulkhead Union): مسیر تیوب را از میان دیواره‌ها و پنل‌های کنترل عبور می‌دهد.
مشخصات فنی، متریال و فشار کاری
انتخاب صحیح کانکتور عملکرد ایمن سیستم‌های فشار بالا را تضمین می‌کند:
-
متریال: استنلس استیل (SS316 / SS316L)، برنج، مونل و هستلوی برای مقاومت بالا در برابر خوردگی.
-
تحمل فشار: تحمل فشارهای کاری از 3000 تا 15000 PSI متناسب با ضخامت تیوب.
-
محدوده سایز: از1/16 اینچ تا 2 اینچ (و سایزهای میلی‌متری از 2تا 50 میلی‌متر).
-
نوع رزوه‌های انتهایی: NPT، BSPT و رزوه‌های موازی بر اساس استاندارد ابزار دقیق.
