عرضه ، راهنمای خرید و مشخصات فنی تبدیل (Reducer) صنعتی

مشخصات فنی و راهنمای خرید تبدیل پایپینگ صنعتی (Industrial Pipe Reducers):

بازرگانی فولاد کوثر تأمین‌کننده مستقیم انواع تبدیل‌های مانیسمان و فشار قوی فورج از برندهای معتبر اروپایی و آسیایی، مناسب برای خطوط انتقال، فرایندی و پالایشگاهی پرفشار می‌باشد.

۱. انواع تبدیل بر اساس هندسه و الزامات هیدرولیکی:

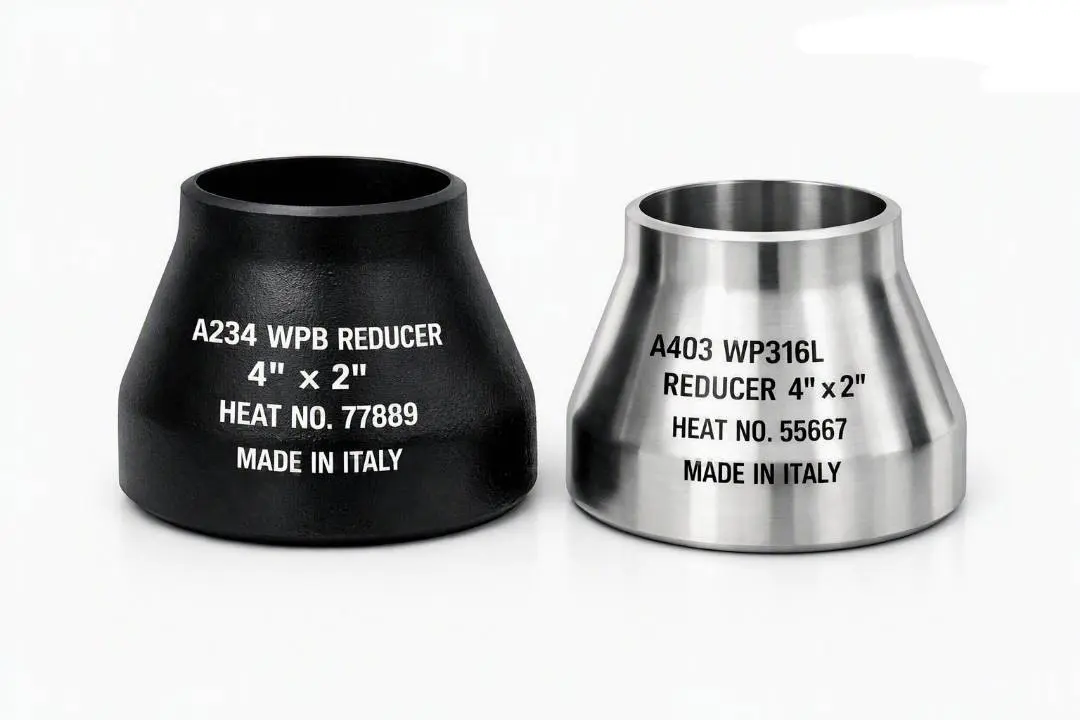

• تبدیل هم‌مرکز (Concentric Reducer – CON):در این مدل هر دو سر ورودی و خروجی روی یک محور مرکزی مشترک قرار دارند. مناسب برای پایپینگ خطوط عمودی (Vertical Lines) جهت تغییر قطر با کمترین توربولانس و افت فشار سیال، تخلیه برج‌های تقطیر و خطوط تخلیه پمپ‌ها (Discharge).

• تبدیل غیرهم‌مرکز (Eccentric Reducer – ECC):در این مدل یک وجه تبدیل کاملاً صاف (Flat) و وجه دیگر شیب‌دار است.

  • نصب کف صاف (Flat Side Down): جهت جلوگیری از به دام افتادن مایعات یا لجن در خطوط پایپینگ افقی گاز یا بخار.

  • نصب سقف صاف (Flat Side Up): الزامی در خط ساکشن پمپ‌ها جهت جلوگیری از تجمع حباب‌های هوا/گاز و ممانعت قطعی از وقوع پدیده کاویتاسیون (Cavitation).

• تبدیل بوشن / ردوسر فشار قوی فورج (Swage Nipple / Reducing Insert):تولید بر اساس ASME B16.11 و BS 3799 برای تغییر سایز در لوله‌کشی‌های فشار قوی ابزار دقیق به صورت ساکت ولد یا دنده‌ای (NPT).

۲. انواع اتصال و استانداردهای ابعادی:

• تبدیل لب‌جوش مانیسمان بدون درز (Buttweld Reducer):تولید طبق استاندارد ASME B16.9 در سایزهای 1/2 اینچ تا 48 اینچ؛ دارای پخ انتهایی (Bevel End) استاندارد طبق ASME B16.25 جهت جوشکاری نفوذی کامل.

• اتصالات فشار قوی فورج ساکت ولد و رزوه‌ای:تولید طبق استاندارد ASME B16.11 در کلاس‌های Class 3000 و Class 6000 برای سایزهای ۱/۸ اینچ تا ۴ اینچ.

۳. متریال‌ها و استانداردهای آلیاژی:

• کربن استیل (Carbon Steel):

  • جوشی: ASTM A234 Gr. WPB / WPC برای مصارف خطوط نفت، گاز و آب صنعتی

  • فورج: ASTM A105 / A105N

• فولاد دما پایین و برودتی (Low-Temp Steel):

  • جوشی: ASTM A420 Gr. WPL6 (دارای آزمون ضربه شارپی تا دمای ۴۶- درجه سانتی‌گراد)

  • فورج: ASTM A350 Gr. LF2

• استنلس استیل (Stainless Steel):

  • جوشی: ASTM A403 WP304/304L و WP316/316L (مقاوم در برابر خوردگی اسیدی و کلریدی)

  • فورج: ASTM A182 F304L, F316L

• فولاد آلیاژی مقاوم به حرارت (Cr-Mo Alloy Steel):

  • ASTM A234 WP11, WP22, WP91 برای خطوط بخار سوپرهیت نیروگاهی و کوره‌ها

• سوپرآلیاژها:

  • Inconel 625, Monel 400, Hastelloy C-276 و Duplex 2205 جهت سرویس‌های خورنده شدید و محیط‌های ترش هیدروژن سولفیدی (H2SH_2SH2​S).

تبدیل (Reducer) از اتصالات کلیدی در سیستم‌های پایپینگ و خطوط لوله‌کشی صنعتی است که برای تغییر سایز مسیر انتقال سیالات، اتصال لوله‌های با قطرهای متفاوت و تنظیم دبی جریان کاربرد دارد.

صنایع مختلف برای ایجاد یکپارچگی و تغییر تدریجی قطر در شبکه‌های تحت فشار، به تهیه این قطعات نیازمند هستند.

برای بررسی استانداردهای بین‌المللی تجهیزات پایپینگ می‌توانید به وب‌سایت مرجع ASME مراجعه نمایید.

نقش حیاتی تبدیل در سیستم‌های پایپینگ صنعتی

در طراحی شبکه‌های لوله‌کشی، مهندسان ناگزیرند برای کنترل سرعت سیال یا اتصال تجهیزات مختلف، قطر خط لوله را تغییر دهند.

استفاده از یک تبدیل استاندارد مانع از ایجاد اغتشاش شدید در جریان سیال و افت فشار ناخواسته در مسیر انتقال می‌شود. صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و تأسیسات سنگین برای توسعه خطوط خود همواره به خرید عمده انواع ردیچور نیاز دارند.

دسته‌بندی انواع تبدیل صنعتی ، REDUCER

متناسب با نقشه‌های مهندسی و نوع طراحی خط لوله، انواع تبدیل در مدل‌های زیر عرضه می‌شوند:

1. تبدیل هم‌مرکز یا هم‌محور (Concentric Reducer): جهت اتصال دو لوله با قطرهای مختلف در مسیرهای مستقیم که خط مرکزی لوله‌ها در یک امتداد قرار دارد.

2. تبدیل غیرهم‌مرکز یا ناهم‌محور (Eccentric Reducer): برای خطوط افقی که نیاز است بخش بالایی یا پایینی لوله هم‌سطح بماند تا از تجمع گاز یا مایع جلوگیری شود.

3. تبدیل‌های رزوه‌ای و ساکت ولد: مدل‌های پرکاربرد در سایزهای کوچک‌تر و خطوط فشارقوی پایپینگ.

4. تبدیل‌های مانیسمان و درزدار: عرضه‌شده بر اساس نوع لوله مصرفی در پروژه.

مشخصات فنی، متریال و کلاس‌های فشاری تبدیل

ساختار تبدیل صنعتی باید پاسخگوی شرایط سخت کاری و فشارهای بالا باشد.

مشخصات فنی به شرح زیر است:

• کلاس‌های فشاری و ضخامت‌های متنوع (رده‌های استاندارد مانیسمان نظیر Sch 40 و Sch 80)

• نوع اتصال جوشی لب‌به‌لب (Butt Weld)، رزوه‌ای و ساکت ولد

• متریال ساخت شامل کربن استیل (A105 / A234)، استنلس استیل (SS304 / SS316) و فولادهای آلیاژی

• سایزبندی کامل از سایزهای کوچک تا ابعاد بزرگ صنعتی مطابق درخواست کارفرما

مزایای خرید اتصالات و تبدیل از بازرگانی فولاد کوثر

تأمین  از بازرگانی فولاد کوثر، هزینه نهایی پروژه شما را کاهش می‌دهد. تبدیل‌ها و اتصالات پرکاربرد به‌صورت مداوم در سبد کالایی ما موجود هستند تا نیاز فوری پروژه‌ها بدون فوت وقت برطرف شود.

استعلام قیمت و ثبت سفارش تبدیل صنعتی

برای دریافت قیمت دقیق، پیش‌فاکتور و استعلام موجودی

انواع تبدیل صنعتی، مشخصات فنی مورد نیاز شامل سایز بزرگ و کوچک، ضخامت (رده)، نوع اتصال، متریال و تعداد قطعات را به واحد فروش بازرگانی فولاد کوثر با:
