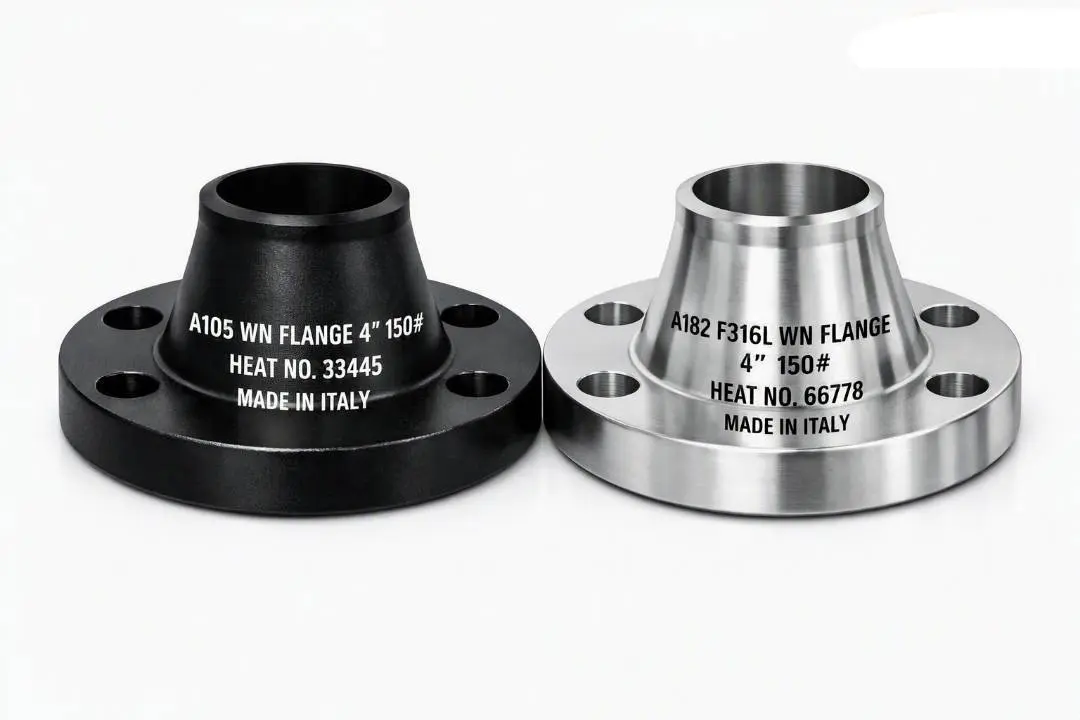

فلنج گلودار صنعتی (Weld Neck Flange)
عرضه انواع فلنج و فلنج گلودار (Weld Neck Flange)
بازرگانی فولاد کوثر عرضه و تأمین کننده انواع فلنج گلودار فورج‌شده (Forged Weld Neck Flange – WN) منطبق بر استانداردهای بین‌المللی ASME B16.5 (سایزهای1/2 تا 24 اینچ) و ASME B16.47 سری A و B (سایزهای 26 تا 60 اینچ).
ایده‌آل‌ترین گزینه برای خطوط لوله فرآیندی پرفشار، سرویس‌های نوسانی، خطوط با شوک‌های مکانیکی و حرارتی شدید، و سیالات با دمای بحرانی زیر صفر یا بالای ۴۰۰ درجه سانتی‌گراد.
قابل ارائه در متریال‌های کربن استیل ASTM A105N، استیل دما پایین A350 LF2، استنلس استیل 304 و 316، فولادهای نسوز و آلیاژهای کروم-مولی با پخ استاندارد جوشکاری لب‌به‌لب (Butt Weld)
-
سایزها: از “1/2 اینچ تا “60 اینچ (DN15 الی DN1500)
-
رده‌های ضخامتی (Schedules): Sch 20, 40, Std, 80, XS, 160, XXS
-
کلاس‌های فشاری: Class 150, 300, 600, 900, 1500, 2500 Lbs و PN10 تا PN250
-
سطوح آب‌بندی: Raised Face (RF) و Ring Type Joint (RTJ)
فلنج گلودار (Weld Neck Flange) به دلیل طراحی خاص گردن مخروطی شکل، برای شرایط کاری سخت، دماهای بسیار بالا و فشارهای زیاد طراحی شده است. بازرگانی فولاد کوثر به عنوان تأمین‌کننده تخصصی اتصالات پایپینگ، انواع فلنج گلودار (Weld Neck)را مطابق با وندور لیست‌های معتبر صنایع نفت، گاز و پتروشیمی تأمین می‌کند.
ویژگی‌های فنی فلنج گلودار
بارزترین ویژگی فلنج گلودار، انتقال تنش‌های ناشی از فشار کاری از فلنج به لوله است. این ساختار باعث می‌شود فلنج گلودار در برابر فشارهای خمشی و ارتعاشات بسیار مقاوم باشد.
-
نوع اتصال: اتصال این فلنج به لوله به صورت جوشی لب‌به‌لب (Butt-Weld) انجام می‌شود که بالاترین سطح ایمنی را در اتصالات ایجاد می‌کند.
-
متریال: کربن استیل A105، استنلس استیل F304 و F316، فولاد آلیاژی F11 و F22
-
پیشانی فلنج گلودار (Weld Neck) (Facing): عرضه در انواع سطح برجسته (RF) و رینگ جوینت (RTJ) برای آب‌بندی در شرایط فشار بالا.
-
استاندارد: طراحی بر اساس استاندارد ابعادی ASME B16.5 و متریال ASTM A105 (کربن استیل)، ASTM A182 (استنلس استیل).
کلاس فشاری و سایز فلنج گلودار
بازرگانی فولاد کوثر انواع فلنج گلودار را در گستره وسیعی از سایز و کلاس فشاری عرضه می‌کند:
-
کلاس فشاری: کلاس ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰.
-
سایز: از سایز “1/2 تا “60 (مطابق استانداردهای ASME B16.5 و ASME B16.47 سری A و B).
