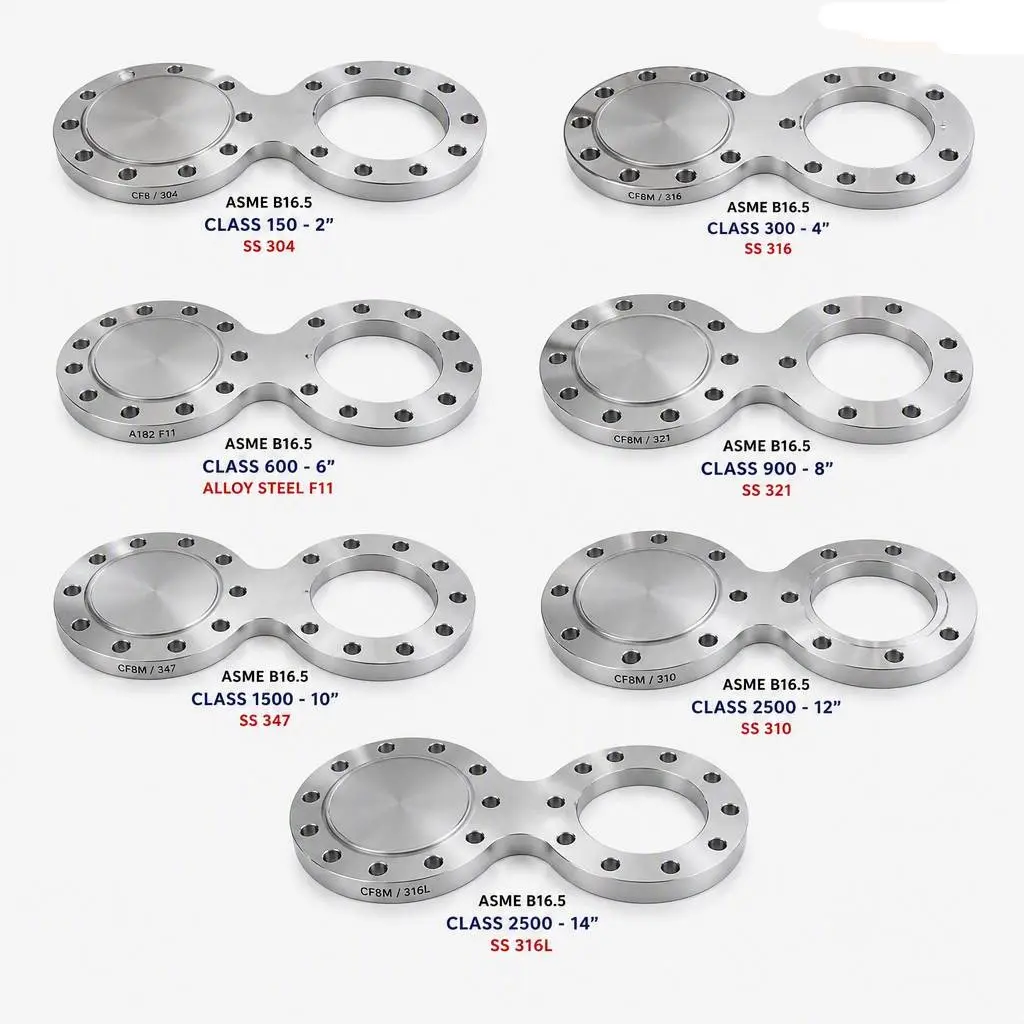

عرضه انواع فلنج عینکی صنعتی (Spectacle Blind)

بازرگانی فولاد کوثر به عنوان تامبن کننده انواع صفحات مسدودکننده و ایزولاسیون اضطراری خطوط لوله، طراحی و ساخته‌شده از شیت‌های ضخیم فورج یا پلیت‌های تست‌شده با کیفیت تاییدشده در وندورلیست‌های معتبر نفت، گاز و پتروشیمی می‌باشد.

۱. ساختار و نحوه عملکرد فلنج عینکی (Figure-8 Blind):

فلنج عینکی قطعه‌ای فولادی متشکل از دو دیسک متصل به هم از طریق یک پل (Tie Bar) است: یک دیسک توپر (Solid Blank) جهت مسدودسازی کامل جریان و یک دیسک توخالی (Open Spacer) با قطر داخلی برابر با قطر داخلی لوله جهت عبور بدون افت فشار سیال.

موقعیت این فلنج با شل کردن پیچ‌های اتصال و چرخاندن آن حول پل وسط تعیین می‌شود و باز یا بسته بودن خط با نگاه بصری از بیرون کاملاً قابل تشخیص است.

۲. انواع تجهیزات ایزولاسیون طبق ASME B16.48:

• فلنج عینکی کامل (Spectacle Blind): مناسب برای سایزهای کوچک تا متوسط (معمولاً تا سایز ۸ یا ۱۰ اینچ به دلیل محدودیت وزن در جابجایی دستی).

• دستک کور و رینگ باز جداگانه (Paddle Blank & Paddle Spacer): برای سایزهای بزرگ‌تر و کلاس‌های فشاری بالا که قطعه یکپارچه عینکی وزن زیادی دارد، از دو قطعه مجزا با دسته بلند شاخص‌دار (Handle) استفاده می‌شود تا اپراتور به راحتی امکان تعویض و نصب داشته باشد.

• اریفیس و رستریکتورها: ماشین‌کاری دقیق ضخامت و لبه‌ها با دستگاه تراش و CNC بر اساس ضخامت محاسباتی جهت مقاومت در برابر حداکثر فشار مسدودسازی بدون کمانش یا خمش صفحه.

۳. متریال‌ها و استانداردهای ساخت:

• کربن استیل: ASTM A105 فورج‌شده یا برش دقیق از پلیت‌های کنترل‌شده کوره نرمالایز ASTM A516 Gr. 70

• استیل دما پایین: ASTM A350 LF2 یا A516 Gr. 70 با تست ضربه منفی ۴۶ درجه برای خطوط برودتی و گاز مایع (LPG/LNG)

• استنلس استیل: ASTM A182 / ASTM A240 در گریدهای 304/304L و 316/316L مقاوم در برابر سیالات به شدت خورنده و اسیدی

• فولادهای آلیاژی و داپلکس: Monel, Inconel, Duplex F51 برای محیط‌های بسیار حاد، ترش و اسید سولفوریک/کلریدریک مطابق با استاندارد NACE MR0175

اجزای پایپینگ چه هستند؟
سیستمهای لوله کشی از اجزای مکانیکی نظیر لوله، تیوب، فیتینگ )اتصاالت(، فلنج، گسکت )واشر
آببندی(، پیچ، مهره، ولو )شیرآالت( و تجهیزاتی مانند اتصاالت انبساطی، اتصاالت انعطافپذیر،
شلنگ فشار قوی، صافی، گیره، ابزار دقیق و جدا کننده تشکیل میشود.

.

 انواع و کاربردهای فلنج عینکی:

• انوع  فلنج  عینکی کربن استیل (Carbon Steel Spectacle Blind Flange): مناسب برای خطوط فشار بالا و سیالات غیرخورنده.

• انوع  فلنج عینکی استنلس استیل ( Stainless Steel Spectacle Blind Flange): برای جلوگیری از خوردگی و استفاده در خطوط فرآیندی و محیط‌های شیمیایی.

متریال و استانداردهای ساخت:

 کالای فلنج‌های عینکی عرضه شده توسط بازرگانی فولاد کوثر، مطابق با استانداردهای بین‌المللی مانند ASME B16.5 و ASME B16.47 تولید می‌شوند.

متریال‌های اصلی قابل عرضه شامل موارد زیر است:

• کربن استیل (Carbon Steel): گریدهای A105 و A350 LF2 که مقاومت بالایی در برابر فشار و ضربه دارند.

• استنلس استیل (Stainless Steel): گریدهای F304 و F316 برای جلوگیری از خوردگی در خطوط فرآیندی و محیط‌های شیمیایی..

خدمات تأمین:

بازرگانی فولاد کوثر با درک اهمیت ایزوله‌سازی ایمن در خطوط لوله، فلنج‌های عینکی را بر اساس لیست اقلام (MTO) و دیتاشیت‌های مهندسی تأمین می‌کند.

.

کارشناسان فنی ما آماده ارائه مشاوره تخصصی برای انتخاب بهترین نوع و متریال فلنج بر اساس شرایط عملیاتی (دما، فشار و نوع سیال) پروژه شما هستند.

استعلام قیمت و ثبت سفارش:

برای دریافت قیمت  فلنج عینکی، مشخصات فنی مورد نیاز شامل سایز، کلاس فشاری، گرید متریال و تعداد قطعات را به واحد فروش بازرگانی فولاد کوثر اعلام کنید.

همچنین برای سرعت و سهولت در فرآیند استعلام و پاسخ، می‌توانید درخواست خود را از طریق فرم‌های (RFQ) تعبیه شده در سایت ارسال کنید.

کارشناسان ما در سریع‌ترین زمان ممکن درخواست شما را بررسی کرده و پاسخ استعلام را ارائه خواهند داد.

برای ارتباط مستقیم با واحد فروش، لطفاً با شماره‌های:

۰۲۱۸۸۰۴۰۰۸۴

۰۲۱۸۸۰۳۰۰۸۴

  تماس حاصل فرمایید و برای ارسال استعلام و درخواست  در فرم (RFQ)

وارد شده و درخواست خود را قرار دهید.
